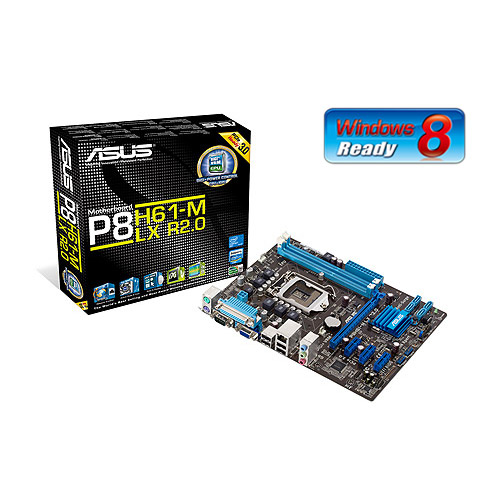

ASUS P8H61-M LX R2.0 (iH61,S1155,DDR3,PCI-E,MICRO-ATX)
ASUS P8H61-M LX R2.0 (iH61,S1155,DDR3,PCI-E,MICRO-ATX) P8H61-M LX R2.0. DIGI+ VRM : une alimentation numérique précise pour le processeur. Network iControl : régulation en temps réel de la bande passante réseau. EPU : performances extrêmes et économies d|énergie. BIOS EFI (EZ Mode), une interface BIOS plus conviviale. AI Suite II : une suite logicielle pratique. Cette carte mère supporte les processeurs Intel Core de 3ème génération et les processeurs Intel Core i7/i5/i3/Pentium/Celeron de 2ème génération équipés d|un socket LGA1155. Des contrôleurs iGPU, mémoire et PCI Express intégrés permettent la prise en charge des sorties vidéo grâce à des chipsets dédiés, d|une mémoire DDR3 dual channel (2 DIMM) et de 16 lignes PCI Express 3.0/2.0. Ces caractéristiques permettent à la carte P8H61-M LX R2.0 d|offrir d|excellentes performances graphiques. Les processeurs Intel Core de 3ème génération et les processeurs Intel Core i7/i5/i3/Pentium/Celeron de 2ème génération comptent parmi les processeurs les plus puissants et économes en énergie proposés sur le marché actuellement. Le chipset Intel H61 Express (révision B3) est le dernier chipset en date à supporter le nouveau socket 1155 des processeurs Intel Core i7/Core i5/Core i3/Pentium/Celeron de 2ème et 3ème génération. Ce chipset utilise une liaison point à point pour améliorer la taille de la bande passante et la stabilité du système, pour de meilleures performances.
Format
Micro-ATX
Socket
1155
Chipset
Intel H61 (révision B3)
Chipset graphique
Non intégré Processeur graphique intégré Support sortie VGA : RGB Support de la norme RGB avec une résolution maximum de 2048 x 1536 @ 75 Hz Support Intel Quick Sync Video
Processeurs supportés
Intel Core i7/Core i5/Core i3/Pentium/Celeron de 3ème et 2ème génération Socket 1155 Support des processeurs Intel gravés en 22 nm Support des processeurs Intel gravés en 32 nm Le support de la technologie Intel Turbo Boost 2.0 dépend du type de processeur utilisé. Visitez le site www.asus.com pour la liste des processeurs supportés.
Mémoire
2 x DIMM, max. 16 Go, DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Architecture mémoire Dual Channel Support de la technologie Intel Extreme Memory Profile (XMP) Les processeurs Intel de 3ème génération supportent des fréquences de 1600 MHz et plus. Du fait du comportement du processeur, le module de mémoire DDR3 2133/1866 MHz fonctionnera par défaut à une fréquence DDR3 de 2000/1800 MHz. Si la capacité de la mémoire installée est de 4 Go ou supérieure, il se peut que le système d|exploitation Windows 32 bits ne reconnaisse pas la totalité de mémoire : soit moins de 3 Go. C|est pourquoi nous vous recommandons d|installer un système d|exploitation Windows 64 bits si vous souhaitez utiliser 4 Go ou plus de mémoire.
Slots d|extension
1 x PCI-Express 3.0/2.0 x16 3 x PCI-Express 2.0 x1
8 x USB 2.0 (4 sur panneau arrière, noir, 4 au milieu)
Fonctionnalités
Protection de l|overclocking : - ASUS C.P.R (rappel des paramètres du processeur) Fonctionnalités spécifiques ASUS EPU : - EPU Alimentation numérique ASUS : - Alimentation numérique à 3 + 1 + 1 phases - ASUS DIGI+ VRM Fonctionnalités exclusives ASUS : - Protection antisurtension - AI Suite II - Protection contre les ondes électromagnétiques (Low EMI) - BIOS UEFI avec EZ Mode pour une interface utilisateur conviviale - Network iControl Solutions thermiques silencieuses ASUS : - Design élégant sans ventilateur : solution avec radiateur - ASUS Fan Xpert Fonctionnalités ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 2
Connecteurs panneau arrière
1 x PS/2 clavier (violet) 1 x PS/2 souris (vert) 1 x D-Sub 1 x RJ45 4 x USB 2.0 1 x port(s) Parallel 3 x jack(s) audio 1 x port(s) COM
Connecteurs E/S internes
2 x port(s) USB 2.0 supportant 4 port(s) USB 2.0 supplémentaires 4 x connecteur(s) SATA 3Gb/s 1 x connecteur(s) pour ventilateur du CPU 1 x connecteur(s) pour ventilateur du châssis 1 x header(s) sortie S/PDIF 1 x connecteur(s) d|alimentation EATX 24 broches 1 x connecteur(s) d|alimentation ATX 12V 4 broches 1 x connecteur audio Front panel (AAFP) 1 x connecteur(s) haut-parleur interne 1 x connecteur(s) System Panel
BIOS
64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, BIOS multilingue, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, fonction Imprim|écran F12, fonction raccourci F3 et information mémoire ASUS DRAM SPD (Serial Presence Detect)
